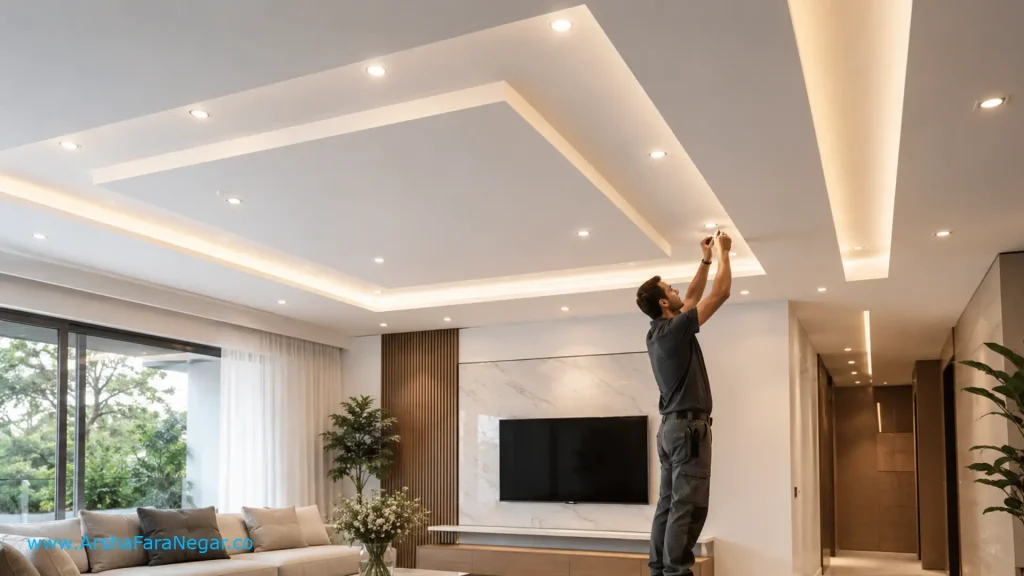

اجرای سقف کاذب با هالوژن فقط به ایجاد چند سوراخ روی پانل گچی و نصب چراغ محدود نمیشود. اگر نقشه نورپردازی، زیرسازی فلزی، سیمکشی و انتخاب نوع پانل از ابتدا هماهنگ نباشد، نتیجه میتواند شامل افتادگی موضعی سقف، ترک اطراف چراغ، تداخل هالوژن با سازه کناف، کاهش ایمنی برق یا نورپردازی نامنظم باشد. در سیستمهای درایوال مانند سقف کاذب کناف، امکان اجرای دقیق و تمیز نورپردازی وجود دارد؛ اما این دقت زمانی به دست میآید که کار برقکار، نصاب کناف و طراح داخلی قبل از شاسیکشی با یکدیگر هماهنگ شده باشند.
در این مقاله، نکات فنی نصب هالوژن در سقف، فاصله استاندارد هالوژن در کناف، عمق مورد نیاز، اصول گردبری، سیمکشی و انتخاب پانل مناسب کیپلاس بررسی میشود تا تصمیمگیری برای اجرای استاندارد سقف کاذب سادهتر و مطمئنتر باشد.
چرا سقف کاذب کناف یا درایوال بستر مناسبی برای نورپردازی با هالوژن است؟
سقف کاذب کناف به دلیل ساختار سبک، سرعت اجرا، قابلیت عبور تأسیسات و امکان برش دقیق پانلهای گچی، در بسیاری از پروژههای مسکونی، اداری و تجاری برای نورپردازی با هالوژن استفاده میشود. برخلاف سقفهای سنتی مانند رابیتس و گچ که برشکاری و اصلاح جای چراغ در آنها زمانبرتر و پرریسکتر است، در سیستم درایوال میتوان محل چراغها را با گردبر مناسب و با دقت بیشتری اجرا کرد.
مزیت مهم دیگر، امکان طراحی همزمان سقف ساده، باکس نور مخفی، خطوط دکوراتیو و چراغهای توکار است. البته این مزیت نباید باعث شود محدودیتهای فنی نادیده گرفته شوند. محل عبور پروفیلهای فلزی، فاصله آویزها، ارتفاع پشت سقف، مسیر سیمکشی و نوع چراغ، همگی در کیفیت نهایی نورپردازی سقف درایوال نقش دارند.
پیشنیازهای فنی قبل از اجرای سقف کاذب برای نصب هالوژن
مهمترین اصل در اجرای سقف کاذب کناف هالوژندار، آماده بودن نقشه نورپردازی قبل از شروع زیرسازی است. اگر محل هالوژنها بعد از اتمام شاسیکشی یا نصب پانل مشخص شود، احتمال برخورد مرکز چراغ با پروفیل F47، رانر، آویز یا محل اتصال سازهها افزایش پیدا میکند. در نتیجه، مجری ممکن است برای اصلاح کار وسوسه شود پروفیل فلزی را برش دهد؛ کاری که در اجرای استاندارد مجاز نیست و میتواند پایداری سقف را تحت تأثیر قرار دهد.
در پروژههای اصولی، قبل از نصب سازههای فلزی، محل تقریبی چراغها، مسیر لولههای برق، محل ترانسها در صورت استفاده، نوع چراغ و ارتفاع نهایی سقف مشخص میشود. این هماهنگی بهخصوص در فضاهایی مانند آشپزخانه، راهرو، سرویس بهداشتی، اتاق خواب و نشیمن اهمیت بیشتری دارد؛ زیرا هم نیاز نوری متفاوت است و هم جانمایی تأسیسات مکانیکی و برقی میتواند محدودیت ایجاد کند.
محاسبه حداقل عمق مورد نیاز پشت پانل گچی
عمق کناف برای هالوژن به نوع چراغ بستگی دارد. چراغهای LED توکار SMD و COB معمولاً به فضای کمتری نسبت به هالوژنهای قدیمیتر یا چراغهای دارای هیتسینک بزرگ نیاز دارند. در بسیاری از پروژهها، حداقل ۵ تا ۱۰ سانتیمتر فضای خالی پشت پانل برای نصب چراغ و تهویه حرارتی در نظر گرفته میشود. برای چراغهای عمیقتر، پنلهای بزرگتر یا فضاهایی که ترانس و اتصالات بیشتری دارند، ممکن است عمق بیشتری لازم باشد.
کم بودن فاصله پشت سقف باعث فشرده شدن سیمها، قرارگیری چراغ در تماس با عایق یا سازه و افزایش دمای موضعی میشود. از طرف دیگر، پایین آوردن بیش از حد سقف نیز ممکن است از نظر ارتفاع مفید فضا مناسب نباشد. بنابراین ارتفاع سقف کاذب باید بر اساس نوع چراغ، وضعیت سقف اصلی، مسیر تأسیسات و طرح معماری تعیین شود.
هماهنگی نقشه نورپردازی با شبکه زیرسازی فلزی
در سقفهای کاذب درایوال، شبکهای از سازههای فلزی مانند پروفیلهای باربر و فرعی، رانرها و آویزها وظیفه نگهداری پانلهای گچی را بر عهده دارند. اگر محل هالوژنها با این شبکه هماهنگ نشود، مرکز چراغ ممکن است دقیقاً روی پروفیل قرار بگیرد. این موضوع یکی از رایجترین مشکلات اجرای غیراستاندارد است.
راهکار درست این است که قبل از بستن کامل سازه، نقشه چراغها روی سقف اصلی یا روی نقشه اجرایی مشخص شود و زیرسازی با توجه به آن کنترل گردد. در صورت برخورد اجتنابناپذیر، باید محل چراغ کمی جابهجا شود یا با نظر مجری متخصص از دستکها و سازههای کمکی تقویتی استفاده شود. برش پروفیلهای باربر مانند F47 یا حذف بخشی از رانر بدون تقویت، میتواند باعث ضعف موضعی، لرزش، ترک درزها یا افتادگی سقف در بلندمدت شود.
استانداردهای فاصلهگذاری و جانمایی هالوژنها در سقف
فاصله استاندارد هالوژن در کناف یک عدد ثابت برای همه پروژهها نیست. این فاصله به ارتفاع سقف، زاویه پخش نور چراغ، توان چراغ، رنگ نور، کاربری فضا، رنگ دیوار و سقف و هدف نورپردازی بستگی دارد. با این حال، چند محدوده اجرایی میتواند برای طراحی اولیه مفید باشد.
فاصله استاندارد هالوژنها از یکدیگر
در فضاهای مسکونی با ارتفاع معمول، فاصله بین دو چراغ هالوژن معمولاً در بازه حدود ۸۰ تا ۱۵۰ سانتیمتر بررسی میشود. اگر چراغها توان پایینتری داشته باشند یا سقف بلندتر باشد، ممکن است فاصلهها کمتر انتخاب شوند. اگر هدف فقط نور تزئینی یا تأکیدی باشد، تعداد چراغها کمتر و فاصلهها بیشتر میشود. برای نور عمومی، بهتر است شدت نور به صورت یکنواخت محاسبه شود تا نقاط تاریک یا خیرگی ایجاد نشود.
در راهروها، چیدمان خطی با فاصلههای منظم کاربرد دارد. در نشیمن و پذیرایی، جانمایی بهتر است با مبلمان، مسیر رفتوآمد، تلویزیون، میز غذاخوری و باکسهای نور مخفی هماهنگ شود. در آشپزخانه، نصب چراغ دقیقاً بالای محل کار، کابینت یا جزیره باید با دقت بیشتری انجام شود تا سایه مزاحم ایجاد نشود.
فاصله مجاز هالوژن تا دیوارها و گوشهها
برای پاسخ به این سؤال که فاصله هالوژنها از دیوار چقدر باید باشد، میتوان گفت در بسیاری از پروژهها فاصله حدود ۵۰ تا ۸۰ سانتیمتر از دیوار برای چراغهای توکار رایج است؛ اما این مقدار باید با زاویه تابش و هدف نورپردازی کنترل شود. اگر چراغ بیش از حد به دیوار نزدیک باشد، لکه نوری تیز یا سایه نامطلوب ایجاد میکند. اگر خیلی دور باشد، دیوار تاریک میماند و سقف روشنایی یکنواختی نخواهد داشت.
در گوشهها، بهتر است چراغها بیش از حد نزدیک به تقاطع دو دیوار نصب نشوند؛ زیرا هم از نظر بصری نامتعادل میشود و هم ممکن است با رانرهای پیرامونی سقف تداخل داشته باشد. در سقفهای دکوراتیو چندسطحی، فاصله از لبه باکسها نیز باید قبل از نصب پانل مشخص شود.
راهنمای فواصل و ابعاد رایج برای نصب هالوژن در سقف کاذب
- حداقل عمق پشت سقف: برای بسیاری از چراغهای LED توکار حدود ۵ تا ۱۰ سانتیمتر قابل بررسی است؛ چراغهای عمیقتر به فضای بیشتری نیاز دارند.
- فاصله از دیوار: معمولاً حدود ۵۰ تا ۸۰ سانتیمتر، بسته به زاویه نور، ارتفاع سقف و هدف روشنایی.
- فاصله بین دو هالوژن: در بسیاری از فضاهای مسکونی حدود ۸۰ تا ۱۵۰ سانتیمتر، با توجه به توان چراغ و شدت نور مورد نیاز.
- قطر رایج گردبر: سایزهای ۶، ۸ و ۱۰ سانتیمتر متداول هستند، اما معیار اصلی قطر برش اعلامشده توسط تولیدکننده چراغ است.
- فاصله از سازه فلزی: محل برش باید طوری انتخاب شود که به پروفیلهای باربر، رانرها و آویزها آسیب نرسد.
اصول گردبری و ایجاد حفره هالوژن در صفحات گچی
گردبر کناف برای هالوژن باید بر اساس سایز واقعی چراغ انتخاب شود، نه صرفاً ظاهر قاب بیرونی. بسیاری از چراغها یک قطر بیرونی دارند که روی سقف دیده میشود و یک قطر برش یا Cut Out که باید روی پانل ایجاد شود. اگر سوراخ بیش از حد بزرگ باشد، فنرهای نگهدارنده چراغ بهخوبی درگیر نمیشوند و چراغ لق میزند. اگر سوراخ کوچک باشد، لبه پانل آسیب میبیند یا نصب چراغ با فشار انجام میشود.
انتخاب سایز مناسب گردبر و ابزار استاندارد
پیش از برش پانل گچی برای هالوژن، باید مشخصات چراغ خریداریشده بررسی شود. سایزهای ۶، ۸ و ۱۰ سانتیمتر در بازار ایران رایج هستند، اما استاندارد قطعی همان اندازهای است که در کاتالوگ یا روی جعبه چراغ درج شده است. برای برش تمیز، استفاده از گردبر تیز و مناسب صفحات گچی اهمیت دارد. برش با ابزار نامناسب میتواند باعث لبپریدگی، خرد شدن سطح کاغذی پانل یا ایجاد ترک ریز اطراف حفره شود.
بهتر است محل هر چراغ پس از نصب پانل و قبل از بتونهکاری نهایی با متر، ریسمان رنگی یا لیزر کنترل شود. در پروژههای حساس، ابتدا یک سوراخ کوچک آزمایشی ایجاد میشود تا از نبود سازه، لوله یا مانع پشت پانل اطمینان حاصل شود؛ سپس گردبری اصلی انجام میگیرد.
جلوگیری از برش یا آسیب به پروفیلهای زیرسازی
یکی از مهمترین نکات فنی نصب هالوژن در سقف، ممنوعیت برش پروفیلهای باربر برای جا دادن چراغ است. پروفیلهایی مانند F47، رانرهای پیرامونی و اجزای اصلی زیرسازی برای انتقال بار پانل و حفظ یکپارچگی سقف طراحی شدهاند. برش آنها بدون محاسبه و تقویت، اجرای سقف را از حالت استاندارد خارج میکند.
اگر جای هالوژن روی پروفیل کناف بیفتد، راهکار اول جابهجایی محدود چراغ و اصلاح نقشه نورپردازی است. اگر به دلایل معماری یا تقارن طراحی، جابهجایی امکانپذیر نباشد، باید با نظر مجری متخصص، سازه کمکی یا دستک تقویتی در اطراف محل برش اجرا شود تا بار سقف به شکل مناسب منتقل شود. این تصمیم نباید در مرحله پایانی و بدون بررسی انجام شود.
الزامات ایمنی و سیمکشی در سقفهای کاذب
سیم کشی هالوژن سقف کاذب باید قبل از نصب نهایی پانلها برنامهریزی و اجرا شود. عبور سیم آزاد پشت سقف کاذب، رها کردن اتصالات بدون جعبه مناسب یا قرار دادن ترانس در محل غیرقابل دسترس، از خطاهای رایج و پرخطر است. در اجرای ایمن، مسیر سیمها داخل لوله خرطومی نسوز یا لوله مناسب برق عبور داده میشود تا خطر آسیب مکانیکی، اتصال کوتاه و گسترش حریق کاهش یابد.
اتصالات باید محکم، عایقکاریشده و قابل دسترسی برای سرویس باشند. اگر از چراغهایی با درایور یا ترانس جداگانه استفاده میشود، محل قرارگیری آن باید بهگونهای باشد که در صورت نیاز امکان تعویض وجود داشته باشد. همچنین بار روشنایی هر مدار، نوع کلید، مسیر ارت در صورت نیاز، و تناسب سطح مقطع سیم با مصرف چراغها باید توسط برقکار ماهر کنترل شود.
در فضاهای مرطوب مانند حمام و سرویس بهداشتی، ایمنی برق اهمیت بیشتری دارد. انتخاب چراغ با درجه حفاظتی مناسب IP، رعایت فاصله از منابع مستقیم آب، استفاده از تجهیزات استاندارد و جلوگیری از نفوذ رطوبت به اتصالات ضروری است. در این فضاها استفاده از محصولاتی که فقط ظاهر مناسبی دارند اما استاندارد حفاظتی مشخصی ندارند، توصیه نمیشود.
انتخاب پانل کیپلاس مناسب برای فضاهای مختلف
کیپلاس K-Plus از برندهای شناختهشده در حوزه سیستمهای ساختوساز خشک و درایوال در ایران است و محصولات آن در بسیاری از پروژههای سقف کاذب و دیوار خشک استفاده میشود. انتخاب نوع پانل باید بر اساس کاربری فضا، رطوبت، نیازهای اجرایی و جزئیات طرح انجام شود. استفاده از پانل نامناسب ممکن است در کوتاهمدت مشکل خاصی نشان ندهد، اما در مواجهه با رطوبت، تغییرات دمایی یا اجرای نادرست تأسیسات، ریسک آسیب افزایش مییابد.
اجرای هالوژن در سقف کاذب فضاهای مرطوب با پنل MR
برای نصب هالوژن در سقف سرویس بهداشتی، حمام، رختشویخانه یا فضاهایی که رطوبت نسبی بالاتری دارند، استفاده از پانلهای مقاوم در برابر رطوبت MR کیپلاس گزینه مناسبتری نسبت به پانل معمولی است. البته باید توجه داشت که پانل MR ضد آب مطلق نیست؛ بلکه در برابر رطوبت عملکرد بهتری دارد. اگر سقف در معرض نشت آب، بخار شدید بدون تهویه یا تماس مستقیم با آب باشد، لازم است جزئیات آببندی، تهویه و انتخاب چراغ نیز بهصورت جداگانه بررسی شود.
در این فضاها چراغ هالوژن باید با درجه حفاظت مناسب انتخاب شود. همچنین درزگیری، بتونهکاری، رنگ نهایی و اجرای تهویه مناسب نقش مهمی در دوام سقف دارند. ترکیب پانل MR، چراغ مناسب IP و سیمکشی ایمن میتواند ریسک خرابی زودهنگام را کاهش دهد.
اجرای هالوژن در فضاهای معمولی و خشک با پنل RG
در اتاق خواب، نشیمن، پذیرایی، راهرو و فضاهای خشک، پانل گچی معمولی RG در بسیاری از پروژهها پاسخگوی نیاز سقف کاذب است؛ به شرط آنکه زیرسازی، فاصله آویزها، پیچکاری، درزگیری و بتونهکاری مطابق دستورالعمل اجرا شود. برای جلوگیری از ترک خوردن کناف اطراف هالوژن، فقط نوع پانل کافی نیست؛ محل برش، فاصله حفره از لبه پانل و سازه، کیفیت گردبری، استفاده از نوار درزگیر مناسب و کنترل لرزش سقف نیز اهمیت دارد.
عدم ترکخوردگی را نمیتوان بهصورت مطلق تضمین کرد؛ زیرا عواملی مانند نشست ساختمان، لرزش سازهای، اجرای نادرست درزها یا بارگذاری غیرمجاز روی سقف اثرگذار هستند. با این حال، استفاده از مصالح استاندارد کیپلاس و اجرای اصولی احتمال بروز ترک و نقص ظاهری را کاهش میدهد.
مقایسه اجرای هالوژن در سقف کناف با رابیتس و گچ
در سقفهای رابیتس و گچ، ایجاد جای هالوژن معمولاً با تخریب، گرد و خاک بیشتر و اصلاحات گچی همراه است. اگر محل چراغ بعداً تغییر کند، ترمیم کار ممکن است زمانبر و وابسته به مهارت گچکار باشد. در مقابل، اجرای سقف کاذب کناف به دلیل ساختار خشک، امکان برش تمیزتر، سرعت بالاتر و هماهنگی بهتر با تأسیسات برقی را فراهم میکند.
البته این به معنای بینیاز بودن سقف کناف از دقت اجرایی نیست. در سقف درایوال، خطای جانمایی هالوژن یا برش پروفیل فلزی میتواند پیامدهای جدی داشته باشد. بنابراین مزیت اصلی کناف زمانی به دست میآید که از مرحله طراحی تا نصب نهایی چراغها، کار به صورت هماهنگ و استاندارد انجام شود.
رایجترین اشتباهات در اجرای سقف کاذب هالوژندار
- شروع زیرسازی بدون نقشه نورپردازی: این کار احتمال تداخل هالوژن با سازه کناف را بالا میبرد.
- برش پروفیلهای باربر: بریدن F47 یا رانر بدون تقویت میتواند باعث افتادگی، لرزش یا ترک شود.
- استفاده نکردن از لوله خرطومی نسوز: عبور سیم آزاد پشت سقف، ایمنی برق را کاهش میدهد.
- انتخاب گردبر بر اساس حدس: سوراخ باید مطابق قطر برش چراغ باشد، نه قطر قاب ظاهری.
- کم گرفتن عمق سقف کاذب: فضای ناکافی پشت چراغ باعث مشکل در نصب، تهویه و سرویس میشود.
- استفاده از پانل معمولی در فضای مرطوب: در سرویس و حمام، پنل MR و چراغ با IP مناسب انتخاب مطمئنتری است.
- بیتوجهی به دسترسی ترانس یا درایور: تجهیزات برقی باید در صورت نیاز قابل سرویس باشند.
- تراکم بیش از حد چراغها: تعداد زیاد هالوژن همیشه به معنای روشنایی بهتر نیست و ممکن است خیرگی و مصرف غیرضروری ایجاد کند.
هزینه اجرای سقف کاذب با هالوژن به چه عواملی بستگی دارد؟
هزینه اجرای سقف کاذب با هالوژن عدد ثابتی ندارد و معمولاً پس از بررسی شرایط پروژه مشخص میشود. متراژ سقف، ساده یا دکوراتیو بودن طرح، تعداد چراغها، نوع پانل کیپلاس، ارتفاع اجرا، وضعیت سقف اصلی، میزان سیمکشی، نوع چراغ و نیاز به زیرسازی تقویتی از عوامل مؤثر هستند. در برخی پروژهها، اصلاح نقشه برق یا جابهجایی تأسیسات نیز روی هزینه نهایی اثر میگذارد.
برای برآورد دقیقتر، بهتر است نقشه سقف، محل چراغها، نوع فضا و سطح انتظار از نورپردازی مشخص باشد. مقایسه قیمت صرفاً بر اساس مترمربع، بدون توجه به کیفیت سازه، نوع پانل، نوار درزگیر، بتونه و جزئیات برق، میتواند تصمیمگیری را دچار خطا کند.
تامین مصالح کیپلاس و اجرای تخصصی سقف کاذب با آرشافرانگار
آرشافرانگار با تمرکز بر تأمین محصولات کیپلاس و اجرای سیستمهای درایوال، میتواند در انتخاب نوع پانل، زیرسازی مناسب، جانمایی چراغها و هماهنگی بین برقکار و تیم اجرای سقف نقش مشاور فنی پروژه را داشته باشد. در پروژههایی که سقف کاذب با هالوژن اجرا میشود، انتخاب مصالح استاندارد فقط بخشی از کار است؛ بخش مهمتر، رعایت جزئیاتی مانند عدم برش سازه باربر، سیمکشی ایمن، عمق کافی و گردبری دقیق است.
در رویکرد اجرایی استاندارد، ابتدا شرایط فضا، نوع کاربری، نقشه نورپردازی، رطوبت محیط و محدودیت ارتفاع بررسی میشود؛ سپس نوع پانل RG یا MR، سیستم زیرسازی، مسیر برق و محل چراغها انتخاب میگردد. این روند کمک میکند سقف نهایی از نظر ظاهری، ایمنی و قابلیت سرویس در وضعیت قابل قبولتری قرار گیرد و احتمال دوبارهکاری کاهش یابد.
سوالات متداول
حداقل عمق لازم پشت سقف کاذب برای نصب هالوژن چقدر است؟
بسته به نوع چراغ، معمولاً حدود ۵ تا ۱۰ سانتیمتر فضای خالی برای بسیاری از چراغهای LED توکار لازم است. چراغهای عمیقتر یا دارای درایور بزرگ ممکن است به فضای بیشتری نیاز داشته باشند.
اگر جای هالوژن روی پروفیل فلزی سقف بیفتد چه باید کرد؟
پروفیل باربر نباید بدون بررسی برش داده شود. راهکار ایمنتر، جابهجایی محل چراغ یا اجرای سازه تقویتی توسط مجری متخصص است.
آیا نصب هالوژن در سقف کاذب حمام و سرویس بهداشتی مجاز است؟
بله، اما بهتر است از پانل مقاوم در برابر رطوبت MR کیپلاس و چراغ با درجه حفاظتی IP مناسب استفاده شود. پانل MR ضد آب مطلق نیست و تهویه و ایمنی برق همچنان اهمیت دارد.
سایز استاندارد گردبر برای هالوژن سقف کاذب چقدر است؟
سایز گردبر باید مطابق قطر برش چراغ باشد. در بازار، سایزهای ۶، ۸ و ۱۰ سانتیمتر رایج هستند، اما ملاک اصلی مشخصات فنی چراغ خریداریشده است.
آیا نصب هالوژن باعث ضعیف شدن سقف کاذب میشود؟
اگر محل برش با سازهها تداخل نداشته باشد، گردبری با ابزار مناسب انجام شود و پروفیلهای باربر آسیب نبینند، نصب هالوژن معمولاً باعث ضعف جدی سقف نمیشود. اجرای غیراستاندارد میتواند ریسک ترک یا افتادگی را افزایش دهد.
هزینه اجرای سقف کاذب با هالوژن چگونه محاسبه میشود؟
هزینه به متراژ، نوع طرح، تعداد چراغها، نوع پانل، میزان زیرسازی، سیمکشی و شرایط کارگاه بستگی دارد. برآورد دقیق معمولاً پس از بررسی نقشه و بازدید یا دریافت اطلاعات فنی پروژه انجام میشود.
