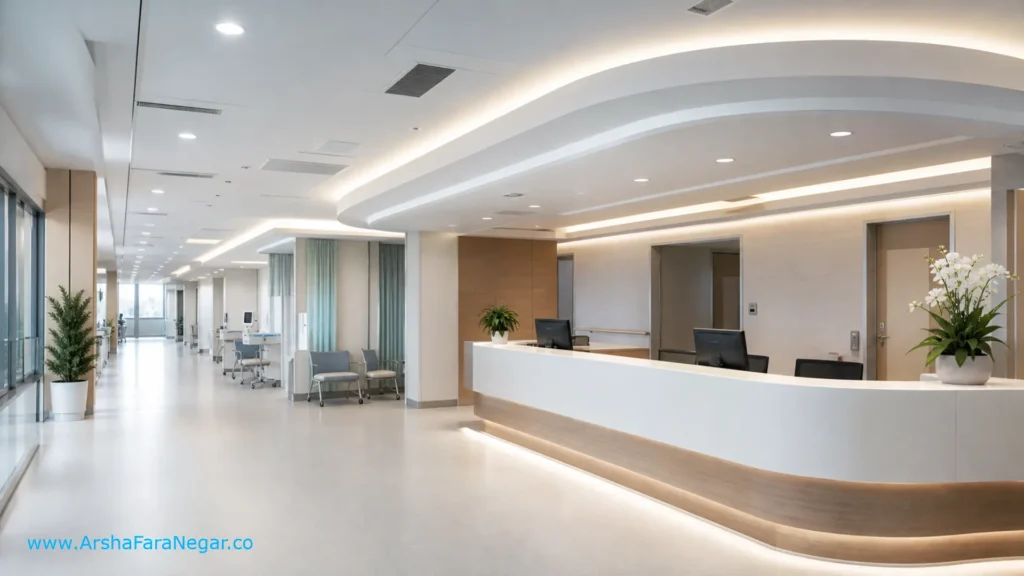

انتخاب سقف کاذب بیمارستان و کلینیک فقط یک تصمیم معماری نیست؛ این بخش از ساختمان با کنترل عفونت، ایمنی حریق، کیفیت صوتی، عملکرد تهویه، دسترسی به تأسیسات و دوام فضای درمانی ارتباط مستقیم دارد. سقفی که برای لابی یک درمانگاه مناسب است، الزاماً نمی‌تواند در اتاق عمل، ICU، رادیولوژی یا فضای استریل استفاده شود. انتخاب نهایی باید بر اساس کاربری هر فضا، نقشه‌های تأسیساتی، الزامات بهره‌بردار و ضوابط جاری مراجع ذی‌صلاح انجام شود.
در این راهنما، انواع سقف کاذب مراکز درمانی، تفاوت متریال‌ها، الزامات بهداشتی و اجرایی و عوامل مؤثر بر قیمت بررسی شده است تا مدیران پروژه، پزشکان، سرمایه‌گذاران و طراحان بتوانند تصمیم دقیق‌تری بگیرند.
اهمیت و حساسیت انتخاب سقف کاذب در محیط‌های درمانی
تفاوت سقف فضاهای درمانی با کاربری‌های اداری و مسکونی
در ساختمان‌های معمولی، ظاهر، نورپردازی و پوشاندن تأسیسات مهم‌ترین دلایل اجرای سقف کاذب هستند. در مراکز درمانی، علاوه بر این موارد، سطح سقف باید با برنامه کنترل عفونت، الگوی جریان هوا، مواد ضدعفونی‌کننده، تجهیزات پزشکی و الزامات ایمنی ساختمان سازگار باشد.
فضای پشت سقف بیمارستان معمولاً محل عبور کانال‌های تهویه، کابل‌های برق و شبکه، لوله‌های آب، اطفای حریق، گازهای طبی، سنسورها، دمپرها و تجهیزات کنترلی است. بنابراین زیرسازی سقف کاذب مراکز درمانی باید علاوه بر پایداری مناسب، امکان تعمیر و بازرسی برنامه‌ریزی‌شده را فراهم کند.
وجود بازشوهای متعدد، اتصالات نامناسب، تایل‌های آسیب‌دیده یا درزهای کنترل‌نشده می‌تواند موجب اختلال در فشار هوا، تجمع گردوغبار و دشوار شدن نظافت شود. به همین دلیل طراحی سقف باید هم‌زمان با طراحی معماری و تأسیسات مکانیکی و الکتریکی پیش برود.
تأثیر متریال سقف بر کنترل عفونت بیمارستانی
سطح سقف در فضاهای حساس باید صاف، پایدار، کم‌تخلخل، کم‌غبار و قابل نظافت باشد. در بخش‌هایی که کنترل فشار و کیفیت هوا اهمیت دارد، درزها، محل نصب چراغ‌ها، دریچه‌ها و پنل‌های بازدید نیز باید به‌درستی هوابندی شوند.
تایل آنتی باکتریال سقف می‌تواند رشد برخی میکروارگانیسم‌ها روی سطح محصول را محدود کند؛ اما جایگزین نظافت، گندزدایی، کنترل رطوبت و تعویض قطعات آسیب‌دیده نیست. عملکرد آنتی‌میکروبیال باید در برگه فنی محصول، روش آزمون و محدودیت‌های آن مشخص شده باشد. عبارت آنتی‌باکتریال به‌تنهایی برای تأیید یک محصول کافی نیست.
الزامات فنی و بهداشتی سقف کاذب مراکز درمانی
ضوابط وزارت بهداشت و چک‌لیست‌های اعتباربخشی
الزامات دقیق سقف بر اساس نوع مرکز، سطح خدمات، بخش درمانی و ضوابط جاری دانشگاه علوم پزشکی، وزارت بهداشت، مقررات ملی ساختمان، سازمان آتش‌نشانی و ناظر پروژه تعیین می‌شود. یک فهرست ثابت و یکسان برای تمام بیمارستان‌ها، مطب‌ها و کلینیک‌ها وجود ندارد و نسخه جاری ضوابط باید در ابتدای طراحی کنترل شود.
در بررسی‌های فنی و بهداشتی معمولاً به موارد زیر توجه می‌شود:
- سطح سقف سالم، صاف، بدون پوسته‌شدن، ترک باز و محل تجمع آلودگی باشد.
- مصالح متناسب با سطح رطوبت و روش نظافت فضا انتخاب شوند.
- در فضاهای استریل یا دارای فشار کنترل‌شده، درزها و نفوذی‌های سقف هوابندی شوند.
- متریال کم‌غبار و کم‌ریزش باشد و الیاف آزاد وارد محیط نکند.
- چراغ‌ها، دریچه‌های هوا، اسپرینکلرها و تجهیزات سقفی به‌صورت هماهنگ و قابل نظافت نصب شوند.
- دسترسی به تجهیزات پشت سقف بدون تخریب گسترده امکان‌پذیر باشد.
- مدارک فنی مربوط به حریق، رطوبت، نظافت‌پذیری و کاربرد محصول در دسترس قرار گیرد.
- قطعات آسیب‌دیده، نم‌کشیده یا آلوده قابلیت تعویض یا ترمیم اصولی داشته باشند.
ویژگی‌های ضدباکتری و آنتی‌میکروبیال
پوشش‌های آنتی‌میکروبیال ممکن است از افزودنی‌هایی مانند یون‌های فلزی یا ترکیبات تخصصی کنترل رشد میکروبی استفاده کنند. میزان اثربخشی این پوشش‌ها به نوع میکروارگانیسم، روش آزمون، مدت تماس، شرایط نگهداری و سالم ماندن پوشش وابسته است.
هنگام خرید تایل سقفی بیمارستانی باید دیتاشیت، گزارش آزمون، روش مجاز نظافت و فهرست مواد شیمیایی سازگار بررسی شود. پوشش خراشیده یا فرسوده ممکن است عملکرد اولیه خود را حفظ نکند و استفاده از شوینده‌ای خارج از دستورالعمل سازنده نیز می‌تواند سطح را کدر یا تخریب کند.
قابلیت شست‌وشو و مقاومت در برابر مواد گندزدا
قابل نظافت بودن با قابل شست‌وشو با فشار آب یکسان نیست. بسیاری از تایل‌های سقفی فقط برای پاک‌کردن با دستمال مرطوب و ماده شوینده مشخص طراحی شده‌اند. شست‌وشوی مستقیم یا پرفشار ممکن است موجب نفوذ آب به درزها، خوردگی زیرسازی یا آسیب به لایه پشتی شود.
در مراکز درمانی، سقف ممکن است با الکل‌ها، ترکیبات آمونیوم چهارتایی، شوینده‌های خنثی یا مواد اکسیدکننده تماس پیدا کند. مقاومت در برابر این مواد باید از سازنده استعلام شود؛ زیرا شدت و دفعات استفاده بر عمر پوشش اثر دارد. تایل آلومینیومی با رنگ پودری مناسب معمولاً نظافت‌پذیری مطلوبی دارد، اما نوع رنگ، کیفیت لبه‌ها و مقاومت اتصالات نیز تعیین‌کننده است.
مقاومت در برابر حریق و انتشار دود
هیچ سقفی را نباید بدون مشاهده مستندات فنی، کاملاً ضدحریق معرفی کرد. عملکرد حریق متعلق به یک سیستم کامل شامل نوع پانل، تعداد لایه‌ها، سازه، فاصله آویزها، نوع عایق، اتصالات و شیوه درزبندی است. سیستم‌های درایوال می‌توانند بر اساس آرایش آزمایش‌شده، مقاومت حریق مشخصی مانند ۳۰ تا ۱۲۰ دقیقه داشته باشند؛ اما این زمان باید با گزارش آزمون و دیتیل مصوب همان سیستم تطبیق داده شود.
واکنش سطح در برابر شعله، میزان تولید دود و مقاومت حریق مجموعه سقف سه شاخص متفاوت‌اند. همچنین چراغ‌ها، دریچه‌ها و بازشوهای سقف نباید یکپارچگی سیستم مقاوم حریق را بدون دیتیل تأییدشده مختل کنند.
ایزولاسیون صوتی و آسایش بیماران
سقف کاذب آکوستیک درمانی می‌تواند بازتاب صدا و زمان طنین را کاهش دهد؛ موضوعی که در اتاق انتظار، راهرو، بخش بستری و فضاهای پرتردد به کاهش آشفتگی صوتی کمک می‌کند. ضریب NRC بیشتر به جذب صدای داخل فضا مربوط است و به‌تنهایی نشان‌دهنده جلوگیری از انتقال صدای گفت‌وگو بین دو اتاق نیست.
برای محرمانگی ویزیت یا کاهش انتقال صدای تجهیزات، باید دیوارها، اتصالات پیرامونی، فضای بالای سقف، کانال‌های مشترک و درها نیز بررسی شوند. امتداد پارتیشن تا زیر سقف اصلی، استفاده از پشم سنگ با دانسیته مناسب، درزبندی پیرامونی و حذف مسیرهای جانبی انتقال صدا در بسیاری از پروژه‌ها ضروری است.
دسترسی به تأسیسات بدون تخریب
تایل‌های مدولار لِی‌این یا کلیپ‌این امکان دسترسی موضعی به فضای پشت سقف را فراهم می‌کنند. در سقف یکپارچه نیز باید دریچه‌های بازدید استاندارد در محل شیرآلات، دمپرهای ضدحریق، اتصالات گازهای طبی، جعبه‌های تقسیم، سنسورها و تجهیزات نیازمند سرویس پیش‌بینی شود.
محل دریچه بازدید باید پیش از اجرای زیرسازی مشخص شود. افزودن دریچه پس از پایان کار ممکن است به برش سازه‌ها، کاهش استحکام یا ایجاد بازشوی غیراستاندارد منجر شود. دریچه‌های بخش‌های تمیز بهتر است دارای قاب پایدار، سطح قابل نظافت و در صورت نیاز نوار درزبندی باشند.
انواع سیستم‌های سقف کاذب مناسب بیمارستان و کلینیک
سقف یکپارچه کناف با پانل‌های تخصصی
سقف یکپارچه درایوال سطحی پیوسته و مناسب برای طراحی نور خطی، باکس‌های تأسیساتی و فرم‌های معماری ایجاد می‌کند. نوع پانل باید بر اساس رطوبت، حریق، شرایط بهداشتی و الزامات سازه‌ای انتخاب شود. پانل گچی مقاوم در برابر حریق و رطوبت، پانل‌های ترکیبی FM و محصولات ویژه فضاهای پاک از گزینه‌های قابل بررسی هستند.
در فضای درمانی، صرف استفاده از پانل مقاوم به رطوبت کافی نیست. نوع بتونه، نوار درزگیر، پوشش نهایی، رنگ قابل شست‌وشو، جزئیات پیرامونی و دریچه‌های بازدید نیز باید با کاربری فضا هماهنگ باشند. در محیط‌هایی با رطوبت بسیار بالا یا شست‌وشوی مستقیم، ممکن است پانل‌های گچی حتی با درجه مقاوم به رطوبت، انتخاب اصلی نباشند.
تایل‌های آلومینیومی کلیپ‌این و لِی‌این
تایل آلومینیومی بیمارستانی به دلیل سطح کم‌تخلخل، وزن مناسب، امکان استفاده از رنگ پودری و قابلیت تعویض موضعی در بسیاری از پروژه‌های درمانی کاربرد دارد. سیستم کلیپ‌این لبه‌های مخفی‌تری ایجاد می‌کند و در صورت استفاده از نوار یا درزگیر مناسب، کنترل بهتری بر نشت هوا خواهد داشت. باز کردن آن معمولاً به ابزار مخصوص نیاز دارد.
سیستم لِی‌این دسترسی سریع‌تری به تأسیسات می‌دهد، اما شبکه نمایان و درزهای بیشتر ممکن است برای بعضی فضاهای استریل مناسب نباشد. در هر دو سیستم باید مقاومت تایل، رنگ، سازه نگهدارنده و اتصالات در برابر رطوبت و مواد نظافتی بررسی شود.
تایل‌های مینرال آنتی‌باکتریال
تایل مینرال آنتی باکتریال معمولاً جذب صوت مناسبی دارد و برای اتاق‌های بستری، مطب‌ها، فضاهای اداری درمانی و انتظار قابل بررسی است. میزان NRC، مقاومت رطوبتی، ریزش ذرات، قابلیت پاک‌سازی و واکنش در برابر حریق میان محصولات مختلف یکسان نیست.
تایل مینرال معمولی نباید صرفاً به دلیل ظاهر مشابه در فضای مرطوب یا استریل استفاده شود. برای بخش‌های حساس باید محصولی انتخاب شود که کاربرد درمانی آن در مستندات سازنده ذکر شده باشد.
سیستم‌های هیبریدی
در پروژه‌هایی با حجم زیاد تأسیسات می‌توان از ترکیب سقف یکپارچه، تایل مدولار و بخش‌های باز استفاده کرد. برای مثال، باکس‌های یکپارچه می‌توانند نورپردازی و مسیرهای اصلی معماری را شکل دهند و تایل‌های قابل برداشت، دسترسی به تأسیسات را فراهم کنند.
این روش باید با ملاحظات کنترل گردوغبار، آکوستیک و نظافت هماهنگ شود. سقف باز برای اتاق‌های تمیز یا فضاهای استریل انتخاب مناسبی نیست، اما ممکن است در برخی فضاهای فنی و عمومی با طراحی مهندسی کاربرد داشته باشد.
تطبیق نوع سقف با بخش‌های مختلف مرکز درمانی
اتاق عمل، ICU و ریکاوری
در اتاق عمل، پیوستگی سطح، هوابندی، مقاومت در برابر نظافت مکرر و هماهنگی با سیستم تهویه اهمیت ویژه دارد. سقف باید با جریان هوای لامینار، فیلترهای هپا، چراغ جراحی، بازوهای سقفی و تجهیزات مانیتورینگ یکپارچه طراحی شود.
درزهای باز، دریچه‌های بازدید بدون واشر و چراغ‌های نصب‌شده بدون آب‌بندی می‌توانند الگوی فشار و جریان هوا را مختل کنند. سقف کاذب کناف اتاق عمل فقط زمانی قابل بررسی است که سیستم کامل آن، شامل پانل، پوشش نهایی، نفوذی‌ها و دیتیل‌های هوابندی، با الزامات پروژه سازگار باشد. در برخی پروژه‌ها تایل فلزی کلیپ‌این درزبندی‌شده یا پنل‌های تخصصی کلین‌روم ترجیح داده می‌شوند.
سیستم سقف نباید مسیر توزیع هوای لامینار را مسدود کند. جانمایی فیلتر هپا و دیفیوزرها باید بر اساس محاسبات تأسیسات و طبقه‌بندی فضای پاک انجام شود، نه صرفاً نظم ظاهری شبکه سقف.
رادیولوژی، سی‌تی‌اسکن و MRI
سقف کاذب اتاق اشعه و رادیولوژی باید پس از تهیه گزارش حفاظت پرتویی طراحی شود. نوع و ضخامت حفاظ به انرژی دستگاه، جهت تابش، بار کاری، فاصله و کاربری فضاهای مجاور وابسته است. در صورت نیاز به ورق سرب یا پانل محافظ پرتویی، وزن اضافه باید در محاسبات سازه و زیرسازی منظور شود.
حفاظ پرتویی باید پیوسته باشد و اطراف چراغ‌ها، کانال‌ها، کابل‌ها و سایر نفوذی‌ها با دیتیل مورد تأیید کارشناس فیزیک پزشکی اجرا شود. در بسیاری از موارد بهتر است سازه نگهدارنده حفاظ از سقف دکوراتیو مستقل باشد تا تایل یا شبکه سبک بار پیش‌بینی‌نشده را تحمل نکند.
در MRI موضوع اصلی الزاماً سرب‌کوبی نیست. حفاظت میدان رادیوفرکانسی، سازگاری اجزای فلزی و الزامات سازنده دستگاه اهمیت دارد. استفاده از قطعات فرومغناطیسی در محدوده‌های کنترل‌شده باید طبق طراحی تخصصی بررسی شود.
کلینیک دندانپزشکی و مطب
برای سقف کناف کلینیک دندانپزشکی باید رطوبت ناشی از شست‌وشو، یونیت‌ها، فضای استریلیزاسیون و اتوکلاو در نظر گرفته شود. در اتاق‌های خشک می‌توان از سقف یکپارچه با پوشش قابل نظافت یا تایل آکوستیک درمانی استفاده کرد. در فضای استریل و محل اتوکلاو، پانل مقاوم به رطوبت یا تایل فلزی با جزئیات مناسب انتخاب مطمئن‌تری است.
برای کاهش انتقال صدای کمپرسور، ساکشن و ابزارهای چرخشی، تنها استفاده از تایل جاذب صوت کافی نیست. محل تجهیزات، عایق‌کاری دیوار، لرزه‌گیر دستگاه‌ها، کانال‌کشی و بسته بودن فضای بالای پارتیشن‌ها نیز باید اصلاح شود.
راهرو، لابی و فضای انتظار
در راهروهای بیمارستانی معمولاً تراکم تأسیسات بالاست؛ بنابراین سقف مدولار یا ترکیب سقف یکپارچه با دریچه‌های بازدید کافی می‌تواند عملیات نگهداری را ساده‌تر کند. در لابی و انتظار، کنترل پژواک، نور یکنواخت و دوام سطح اهمیت بیشتری دارد.
تایل مینرال آکوستیک با مشخصات درمانی برای فضاهای انتظار قابل بررسی است. در مسیرهای پرتردد، مقاومت لبه تایل و امکان تعویض موضعی نیز باید در تصمیم‌گیری لحاظ شود.
سرویس‌های بهداشتی و فضاهای مرطوب
برای سقف کاذب ضد رطوبت کلینیک باید میزان واقعی رطوبت، احتمال میعان و روش شست‌وشو مشخص شود. تایل فلزی با اتصالات مقاوم به خوردگی در بسیاری از سرویس‌ها کاربردی است. پانل مقاوم به رطوبت نیز در صورت تهویه مناسب و نبود تماس مستقیم و مداوم با آب قابل استفاده است.
ماتریس پیشنهادی انتخاب سقف بر اساس فضا
- اتاق عمل و فضای پاک: پنل تخصصی کلین‌روم یا تایل فلزی کلیپ‌این درزبندی‌شده؛ سطح کم‌تخلخل، هوابندی و نظافت‌پذیری بالا؛ دسترسی از پنل‌های گسکت‌دار؛ مقاومت رطوبتی بر اساس دیتاشیت.
- ICU و ریکاوری: سقف یکپارچه قابل نظافت یا تایل تخصصی درمانی؛ کنترل گردوغبار و هماهنگی با تجهیزات؛ دسترسی موضعی برنامه‌ریزی‌شده.
- بخش بستری: تایل مینرال آنتی‌باکتریال یا سقف یکپارچه؛ جذب صوت و نظافت آسان؛ دسترسی از تایل یا دریچه بازدید.
- دندانپزشکی: پانل مقاوم به رطوبت، تایل فلزی یا تایل درمانی متناسب با هر اتاق؛ توجه به رطوبت، صوت و ضدعفونی.
- رادیولوژی: سقف معماری همراه با سیستم مستقل حفاظت پرتویی؛ دسترسی کنترل‌شده و زیرسازی محاسبه‌شده.
- راهرو: تایل مدولار یا سیستم هیبریدی؛ دسترسی سریع به حجم زیاد تأسیسات و مقاومت مناسب در برابر تعمیرات مکرر.
- سرویس بهداشتی: تایل فلزی یا سیستم مناسب رطوبت؛ اتصالات مقاوم به خوردگی و تهویه مؤثر.
مقایسه متریال‌های پرکاربرد سقف درمانی
تایل آلومینیومی کلیپ‌این در مقایسه با سقف کناف یکپارچه
- هوابندی: هر دو سیستم با دیتیل صحیح قابلیت کنترل نشت هوا دارند. سقف یکپارچه در سطح اصلی درز کمتری دارد؛ تایل کلیپ‌این برای دستیابی به هوابندی مناسب به گسکت و جزئیات پیرامونی نیاز دارد.
- نظافت: تایل فلزی با پوشش مناسب معمولاً تحمل بهتری در برابر پاک‌سازی مکرر دارد. شست‌وشوی پرفشار فقط در صورت تأیید سازنده و طراحی زیرسازی مجاز است.
- دسترسی: تایل کلیپ‌این قابلیت برداشت موضعی دارد. سقف یکپارچه به دریچه‌های بازدید از پیش طراحی‌شده نیاز خواهد داشت.
- طراحی: سقف یکپارچه برای فرم‌های منحنی، نور خطی و سطوح بدون شبکه انعطاف بیشتری دارد.
- هزینه اولیه: قیمت به برند، ضخامت، پوشش، ارتفاع نصب و دیتیل‌ها وابسته است. هزینه کمتر اولیه الزاماً به معنای هزینه نگهداری کمتر نیست.
تایل مینرال آنتی‌باکتریال در مقایسه با تایل گچی PVC
- جذب صوت: تایل مینرال آکوستیک معمولاً NRC بالاتری ارائه می‌دهد؛ مقدار واقعی باید از دیتاشیت همان محصول استخراج شود.
- رفتار حریق: باید طبقه‌بندی واکنش در برابر آتش و مستندات کل سیستم بررسی شود. روکش PVC می‌تواند مشخصات حریق محصول را تغییر دهد.
- نظافت‌پذیری: سطح PVC معمولاً پاک‌شدن ساده‌ای دارد، اما درزها، لبه‌ها و کیفیت روکش مهم‌اند. همه تایل‌های PVC برای ضدعفونی درمانی ساخته نشده‌اند.
- رطوبت: مقاومت سطحی تایل گچی روکش‌دار به معنای مصونیت هسته گچی در برابر نفوذ آب نیست. تایل مینرال نیز باید درجه مقاومت رطوبتی مناسب داشته باشد.
- کاربرد: تایل مینرال تخصصی برای فضاهای آکوستیکی و تایل گچی روکش‌دار برای برخی فضاهای عمومی قابل بررسی است؛ هیچ‌کدام بدون مستندات برای اتاق عمل پیشنهاد نمی‌شوند.
سیستم درایوال مهندسی در مقایسه با روش‌های بنایی و متفرقه
اجرای مهندسی سیستم‌های درایوال کی‌پلاس یا سیستم‌های دارای مشخصات فنی مدون، امکان کنترل وزن، فاصله سازه‌ها، نوع پیچ، تعداد لایه‌ها و دیتیل اتصال را فراهم می‌کند. وزن کمتر نسبت به برخی روش‌های بنایی می‌تواند بار مرده را کاهش دهد، اما عملکرد لرزه‌ای فقط با اجرای اتصالات و مهاربندی مطابق نقشه حاصل می‌شود.
روش‌های متفرقه ممکن است به دلیل تغییر خودسرانه فاصله آویزها، استفاده از سازه‌های سبک‌تر از طراحی یا ترکیب اجزای ناسازگار، نتیجه قابل پیش‌بینی نداشته باشند. مزیت سیستم استاندارد، قابلیت ردیابی مصالح، کنترل اجرا و امکان ترمیم بر اساس دیتیل مشخص است.
جمع‌بندی مشخصات فنی متریال‌ها
- تایل آلومینیومی لبه مخفی: جذب صوت در مدل ساده محدود است و در نوع سوراخ‌دار همراه لایه جاذب افزایش می‌یابد؛ سطح مناسب برای نظافت؛ رفتار حریق وابسته به پوشش و لایه پشتی؛ هزینه اولیه معمولاً بالاتر اما تعویض موضعی آسان.
- تایل مینرال آنتی‌باکتریال: جذب صوت معمولاً مطلوب؛ نیازمند کنترل رطوبت و روش نظافت؛ مناسب برخی بخش‌های بستری، انتظار و اداری درمانی.
- پنل کلین‌روم: سطح کم‌تخلخل و قابلیت هوابندی؛ مناسب فضاهای پاک در صورت انطباق کامل سیستم؛ هزینه وابسته به کلاس فضا و تعداد نفوذی‌ها.
- پانل مقاوم به رطوبت: مناسب رطوبت کنترل‌شده؛ برای تماس دائمی با آب طراحی نشده مگر آنکه مستندات محصول خلاف آن را نشان دهد؛ پوشش نهایی نقش مهمی در دوام دارد.
قیمت سقف کاذب بیمارستانی چگونه محاسبه می‌شود؟
اعلام یک قیمت ثابت برای هر متر مربع سقف درمانی بدون بررسی نقشه‌ها قابل اتکا نیست. قیمت سقف کاذب بیمارستانی فقط از مساحت سقف تأثیر نمی‌گیرد و جزئیات اجرایی می‌توانند اختلاف قابل‌توجهی در هزینه ایجاد کنند.
نوع متریال و سطح عملکرد مورد انتظار
تایل معمولی، تایل آنتی‌باکتریال، پنل کلین‌روم، تایل فلزی با رنگ تخصصی و سیستم مقاوم حریق قیمت یکسانی ندارند. تعداد لایه‌های پانل، نوع پوشش نهایی، ضریب جذب صوت و مستندات آزمایشگاهی نیز بر هزینه اثر می‌گذارند.
زیرسازی و اتصالات
نوع و ضخامت سازه، فاصله آویزها، ارتفاع سقف، مهاربندی، اتصالات مقاوم به خوردگی و بار تجهیزات در برآورد لحاظ می‌شوند. کاهش غیراصولی سازه برای پایین آوردن قیمت می‌تواند به خیز، لرزش یا آسیب سقف منجر شود.
تراکم تأسیسات و دریچه‌های بازدید
تعداد چراغ‌ها، دریچه‌ها، اسپرینکلرها، پنل‌های هپا، سنسورها و دریچه‌های بازدید بر میزان برش‌کاری، تقویت زیرسازی و زمان اجرا اثر دارد. بازشوهای خاص و دریچه‌های هوابند نیز هزینه بیشتری نسبت به دریچه‌های ساده دارند.
شرایط اجرایی پروژه
کار در بیمارستان فعال، محدودیت گردوغبار و صدا، اجرای شبانه، ارتفاع زیاد، حمل مصالح، تخریب سقف قبلی و الزام به جداسازی مسیرهای پاک و آلوده از عوامل مؤثر بر هزینه‌اند. برآورد مهندسی باید پس از بازدید، متره نقشه‌ها و مشخص شدن برند و کد دقیق مصالح انجام شود.
نقش اجرای مهندسی در عمر مفید سقف
خطرات اجرای غیراصولی
فاصله نامناسب آویزها، اتصال سقف به تأسیسات، حذف مهاربندی، برش سازه برای عبور کانال و درزبندی ناقص از خطاهای رایج هستند. این مشکلات ممکن است باعث ترک، خیز، لرزش تایل‌ها، نشت هوا و ایجاد نقاط مستعد تجمع رطوبت شوند.
هیچ تجهیز سنگینی نباید بدون محاسبه از شبکه سبک سقف آویزان شود. چراغ‌های جراحی، تجهیزات پزشکی، کانال‌ها و برخی چراغ‌های سنگین به تکیه‌گاه مستقل یا تقویت‌شده نیاز دارند.
کنترل اصالت مصالح و اجرای سیستم کامل
استفاده از مصالح اصیل کی‌پلاس یا هر تولیدکننده معتبر زمانی نتیجه قابل پیش‌بینی ایجاد می‌کند که تمام اجزای سیستم با دیتیل فنی همان سازنده هماهنگ باشند. جایگزینی خودسرانه سازه، پیچ، بتونه یا پانل ممکن است اعتبار مشخصات حریق، رطوبت یا مقاومت مکانیکی سیستم را از بین ببرد.
کنترل تحویل مصالح، ثبت کد محصول، بررسی سلامت تایل‌ها و تهیه نمونه تأییدشده پیش از اجرای گسترده، بخشی از فرایند کنترل کیفیت است.
چک‌لیست کنترل پیش از تحویل
- تطبیق نوع پانل و تایل با جدول مصالح مصوب پروژه
- کنترل تراز، خیز، فاصله آویزها و مهاربندی
- بررسی درزبندی پیرامونی و نفوذی‌ها در فضاهای فشار کنترل‌شده
- کنترل مستقل بودن تکیه‌گاه تجهیزات سنگین
- آزمایش باز و بسته شدن دریچه‌ها و تایل‌های قابل برداشت
- کنترل نبود آثار رطوبت، خوردگی، شکستگی و آلودگی سطحی
- ثبت محل شیرها، دمپرها، جعبه‌های تقسیم و تجهیزات پشت سقف
- تحویل دستورالعمل نظافت و نگهداری به بهره‌بردار
نگهداری و افزایش دوام سقف درمانی
دوام سقف به متریال، شرایط محیطی و برنامه نگهداری وابسته است. نشتی آب باید سریعاً شناسایی شود و تایل نم‌کشیده یا آلوده، بر اساس وضعیت و دستورالعمل کنترل عفونت، تعویض شود. رنگ‌کردن مجدد تایل آکوستیک بدون تأیید سازنده می‌تواند منافذ سطح را ببندد و جذب صوت را کاهش دهد.
برای نظافت باید از غلظت و زمان تماس توصیه‌شده ماده گندزدا استفاده شود. ترکیب مواد شوینده، استفاده از ابزار ساینده یا اسپری مستقیم روی درزها ممکن است به پوشش و زیرسازی آسیب بزند. پوشش آنتی‌باکتریال نیز باید در بازدیدهای دوره‌ای از نظر خراش، پوسته‌شدن و تغییر رنگ کنترل شود.
خدمات مهندسی آرشافرانگار در پروژه‌های درمانی
بررسی پلان و ارائه دیتیل اختصاصی
در پروژه‌های بیمارستانی، انتخاب متریال باید پس از تطبیق پلان معماری با نقشه‌های تهویه، برق، گازهای طبی، حفاظت پرتویی و اطفای حریق انجام شود. رویکرد مهندسی آرشافرانگار شامل بررسی کاربری بخش‌ها، پیشنهاد سیستم متناسب، جانمایی دریچه‌های بازدید و تدوین دیتیل‌های اجرایی موردنیاز پروژه است.
در این فرایند، به‌جای پیشنهاد یک متریال برای تمام فضاها، هر بخش بر اساس سطح رطوبت، حساسیت به عفونت، نیاز آکوستیکی، تراکم تأسیسات و الزامات نظافت ارزیابی می‌شود.
تأمین و کنترل مشخصات فنی
در تأمین تایل و سیستم‌های درایوال، تطبیق کد محصول با دیتاشیت، بررسی اصالت مصالح و هماهنگی اجزای زیرسازی اهمیت دارد. برای پروژه‌های دارای الزامات خاص، نمونه محصول و مستندات فنی باید پیش از سفارش نهایی به تأیید مشاور و بهره‌بردار برسد.
مسیر ارزیابی فنی پروژه
- دریافت پلان‌ها و مشخصات عملکردی هر بخش
- بازدید از محل و بررسی محدودیت‌های اجرایی
- تفکیک فضاها بر اساس سطح بهداشتی، رطوبتی، صوتی و حریق
- انتخاب سیستم سقف و تهیه دیتیل‌های تداخل با تأسیسات
- متره مصالح و برآورد بر اساس مشخصات مصوب
- اجرای نمونه، کنترل کیفیت و سپس اجرای گسترده
- تحویل مستندات نگهداری و نقشه محل دسترسی‌های تأسیساتی
جمع‌بندی
بهترین پاسخ برای انتخاب سقف کاذب بیمارستان و کلینیک، یک محصول واحد نیست. اتاق عمل به سطح هوابند و قابل نظافت، فضای انتظار به کنترل صوت، راهرو به دسترسی آسان و رادیولوژی به هماهنگی با طراحی حفاظت پرتویی نیاز دارد. انتخاب متریال باید با مشاهده مدارک فنی، بررسی روش نظافت، تحلیل تأسیسات و تأیید مراجع پروژه انجام شود.
تایل فلزی، تایل مینرال آنتی‌باکتریال و سقف یکپارچه درایوال هرکدام مزایا و محدودیت‌های مشخصی دارند. عمر مفید و عملکرد واقعی آن‌ها بیش از نام محصول، به طراحی سیستم کامل، کیفیت زیرسازی، جزئیات درزبندی و نگهداری دوره‌ای وابسته است.
سوالات متداول
کدام سقف کاذب برای اتاق عمل مناسب است؟
معمولاً پنل‌های تخصصی کلین‌روم یا تایل‌های فلزی کلیپ‌این درزبندی‌شده بررسی می‌شوند. انتخاب نهایی به کلاس فضای پاک، فشار هوا، روش نظافت و ضوابط تأییدشده پروژه وابسته است.
آیا می‌توان در کلینیک دندانپزشکی از کناف معمولی استفاده کرد؟
در اتاق‌های خشک ممکن است قابل استفاده باشد، اما برای فضای استریلیزاسیون، اتوکلاو و نقاط مرطوب باید پانل مقاوم به رطوبت یا سیستم مناسب‌تری انتخاب شود. پوشش نهایی و تهویه نیز اهمیت دارند.
تفاوت تایل آنتی‌باکتریال با تایل معمولی چیست؟
تایل آنتی‌باکتریال دارای سطح یا افزودنی کنترل‌کننده رشد برخی میکروارگانیسم‌هاست و معمولاً مستندات آزمون دارد. این ویژگی جایگزین نظافت و گندزدایی منظم نمی‌شود.
قیمت هر متر مربع سقف کاذب درمانی چقدر است؟
قیمت به نوع تایل یا پانل، زیرسازی، ارتفاع، تعداد بازشوها، تراکم تأسیسات و شرایط اجرا وابسته است. برآورد دقیق پس از بررسی نقشه و محل پروژه انجام می‌شود.
چگونه بدون تخریب سقف به تأسیسات دسترسی پیدا می‌کنیم؟
می‌توان از تایل‌های مدولار قابل برداشت یا دریچه‌های بازدید استاندارد در محل شیرها، دمپرها، سنسورها و جعبه‌های تقسیم استفاده کرد. محل دسترسی‌ها باید پیش از زیرسازی تعیین شود.
آیا سقف اتاق رادیولوژی حتماً به سرب نیاز دارد؟
خیر، نیاز و ضخامت حفاظ فقط بر اساس گزارش حفاظت پرتویی تعیین می‌شود. در صورت نیاز به سرب یا پانل ضد اشعه، زیرسازی و جزئیات نفوذی‌ها باید به‌صورت اختصاصی طراحی شوند.
منابع
- CDC Guidelines for Environmental Infection Control in Health-Care Facilities
- ANSI/ASHRAE/ASHE Standard 170: Ventilation of Health Care Facilities
- Facility Guidelines Institute: Guidelines for Design and Construction of Hospitals
- WHO Global Guidelines for the Prevention of Surgical Site Infection
- IAEA Radiation Protection in Radiology
