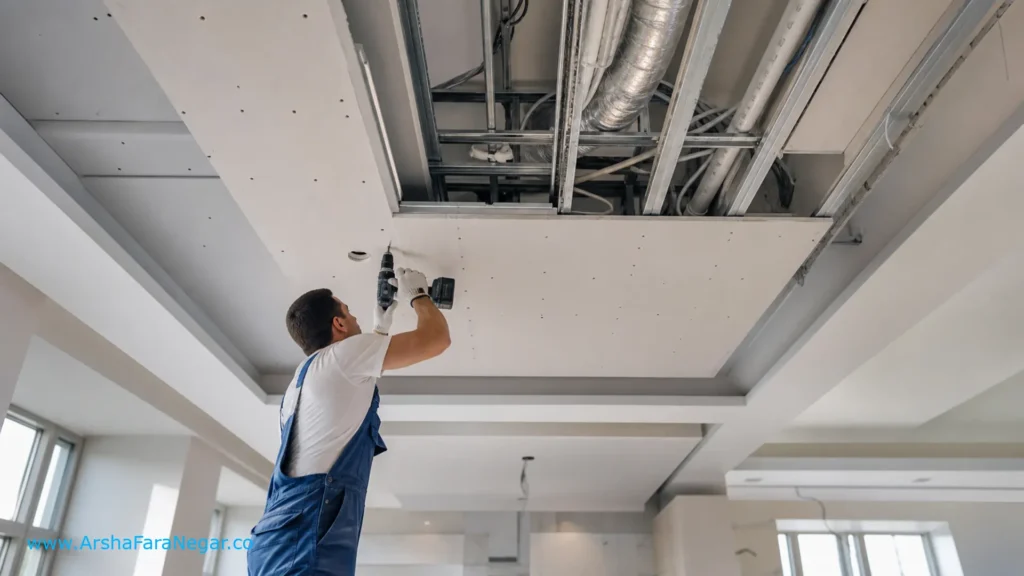

اجرای سقف کاذب برای پوشاندن تأسیسات زمانی نتیجه مطلوبی دارد که مسیر لوله‌ها، کانال‌ها، کابل‌ها، ارتفاع مفید فضا و نقاط نیازمند تعمیر از ابتدا به‌صورت هماهنگ طراحی شوند. صرفاً بستن زیر تأسیسات با پانل گچی کافی نیست؛ تست نشتی، عایق‌کاری، زیرسازی مستقل و پیش‌بینی دریچه بازدید، بخش‌های اصلی یک اجرای قابل نگهداری هستند.
در این راهنما، گزینه‌های مناسب برای پنهان کردن تأسیسات زیر سقف، محدودیت‌های هر سیستم و نکاتی که باید پیش از نصب پانل‌ها کنترل شوند بررسی شده‌اند تا انتخاب میان سقف یکپارچه، سقف مشبک و باکس موضعی آسان‌تر شود.
چرا سقف کاذب راه‌حل مناسبی برای پنهان‌سازی تأسیسات است؟
در بسیاری از ساختمان‌های نوساز و پروژه‌های بازسازی، امکان عبور تمام تأسیسات از داخل سقف سازه‌ای وجود ندارد. سقف کاذب یک فضای کنترل‌شده میان سقف اصلی و سطح نهایی ایجاد می‌کند که می‌توان مسیرهای مکانیکی و الکتریکی را در آن سامان داد. این روش علاوه بر پوشاندن لوله‌ها و کابل‌ها، امکان هماهنگ کردن دریچه‌های هوا، چراغ‌ها، تجهیزات اعلام و اطفای حریق و خطوط معماری سقف را فراهم می‌کند.
مزیت مهم سیستم‌های درایوال، امکان باز کردن و ترمیم موضعی است. با این حال، دسترسی آسان تنها زمانی حفظ می‌شود که دریچه‌های بازدید در محل درست نصب شده باشند یا از سقف مشبک قابل بازشو استفاده شود.
تأسیسات متداول پنهان‌شده در سقف
- لوله‌های آب سرد و گرم: این لوله‌ها باید پیش از بسته شدن سقف تست فشار و در نقاط لازم عایق شوند.
- لوله‌های فاضلاب و ونت: علاوه بر کنترل شیب و آب‌بندی اتصالات، کاهش صدای جریان آب در این مسیرها اهمیت دارد.
- کانال داکت اسپلیت و تهویه: ابعاد کانال، ضخامت عایق، محل یونیت داخلی، مسیر لوله درین و فضای سرویس دستگاه باید در تعیین ارتفاع سقف لحاظ شود.
- سیم‌کشی برق و شبکه: کابل‌ها باید داخل مسیر یا نگهدارنده مناسب اجرا شوند و جعبه‌های تقسیم قابل دسترسی باقی بمانند.
- سامانه‌های اعلام و اطفای حریق: جانمایی دتکتورها، اسپرینکلرها و سایر تجهیزات باید با نقشه مصوب و ضوابط پروژه هماهنگ باشد. سقف کاذب نباید عملکرد یا پوشش تجهیزات را مختل کند.
مقایسه درایوال با رابیتس و گچ‌کاری سنتی
سقف درایوال استاندارد معمولاً وزن مرده کمتر، اجرای خشک‌تر و امکان کنترل دقیق‌تر شکست‌ها و دریچه‌ها را نسبت به رابیتس و اندود گچ فراهم می‌کند. باز کردن و بازسازی موضعی آن نیز در بسیاری از موارد ساده‌تر است. رابیتس می‌تواند برای بعضی فرم‌ها یا شرایط اجرایی مناسب باشد، اما معمولاً عملیات جوشکاری، گچ‌کاری و زمان خشک شدن بیشتری نیاز دارد.
سبک بودن درایوال به معنی بی‌نیازی از طراحی زیرسازی نیست. فاصله آویزها و سازه‌ها، نوع اتصال، تعداد لایه‌های پانل، بار چراغ‌ها و تجهیزات و شرایط محیط باید مطابق دستورالعمل تولیدکننده و مشخصات فنی پروژه تعیین شود.
انواع سقف کاذب مناسب برای عبور تأسیسات
سقف کاذب یکپارچه کناف یا کی‌پلاس
سقف کاذب یکپارچه از زیرسازی فلزی و پانل‌های پیچ‌شده به آن تشکیل می‌شود. پس از درزگیری و رنگ‌آمیزی، سطحی یکدست ایجاد می‌کند و برای خانه‌ها، فضاهای پذیرایی، اتاق‌ها و پروژه‌هایی که کیفیت بصری اهمیت بالایی دارد مناسب است.
این سیستم امکان اجرای نور خطی، نور مخفی، شکست‌های معماری و کناف دور داکت اسپلیت را فراهم می‌کند. محدودیت اصلی آن این است که دسترسی به فضای پشت سقف فقط از طریق دریچه‌های بازدید یا باز کردن موضعی پانل امکان‌پذیر است؛ بنابراین جانمایی دریچه‌ها نباید به پایان کار موکول شود.
سقف کاذب مشبک ۶۰×۶۰ برای تأسیسات
در سقف مشبک، تایل‌های گچی، معدنی یا فلزی روی شبکه نمایان قرار می‌گیرند و معمولاً هر تایل قابل برداشتن است. این ویژگی، دسترسی به تأسیسات را در فضاهای اداری، تجاری، پارکینگ‌ها، اتاق‌های فنی و بعضی موتورخانه‌ها آسان می‌کند.
ظاهر شبکه‌ای این سقف ممکن است با طراحی تمام فضاهای مسکونی هماهنگ نباشد. همچنین انتخاب تایل باید بر اساس رطوبت، قابلیت شست‌وشو، الزامات حریق، شرایط خوردگی و نیاز آکوستیکی انجام شود. در محیط‌های مرطوب یا خورنده، استفاده از تایل و شبکه نامتناسب می‌تواند به تغییر شکل یا خوردگی زودهنگام منجر شود.
باکس حاشیه‌ای و پوشش موضعی لوله‌ها
اگر تأسیسات فقط از کنار دیوار یا بخش محدودی از اتاق عبور کرده‌اند، پایین آوردن کل سقف ضروری نیست. می‌توان باکس حاشیه‌ای یا شکست موضعی را فقط در مسیر لوله یا کانال اجرا کرد و ارتفاع مرکز سقف را حفظ نمود. این روش برای پوشاندن لوله‌های روکار با سقف کاذب و اجرای داکت اسپلیت در واحدهای مسکونی کاربرد زیادی دارد.
ابعاد باکس باید فضای کافی برای عایق، اتصالات، لرزش احتمالی کانال و تعمیرات را تأمین کند. چسباندن سطح پانل به لوله یا عایق برای کاهش چند سانتی‌متر ارتفاع، راهکار مناسبی نیست.
سقف‌های لوور و گریلیوم
سقف‌های لوور و گریلیوم ساختاری باز دارند و می‌توانند بخشی از تأسیسات را از زاویه دید مستقیم پنهان کنند، در حالی که گردش هوا و دسترسی نسبی حفظ می‌شود. این سیستم‌ها بیشتر در فضاهای تجاری، لابی‌ها و طراحی‌های صنعتی به کار می‌روند.
ساختار باز به معنی نامرئی شدن کامل کابل‌ها و لوله‌ها نیست. معمولاً لازم است تأسیسات بالای سقف منظم، هم‌رنگ یا در مسیرهای مهندسی‌شده اجرا شوند. آثار این نوع سقف بر عملکرد دتکتور، اسپرینکلر و تخلیه دود نیز باید توسط طراحان مربوط بررسی شود.
مقایسه سیستم‌های سقف کاذب برای پوشش تأسیسات
دسترسی و نگهداری
- سقف یکپارچه: دسترسی محدود به دریچه‌های بازدید است و برای تأسیسات کم‌نیاز به سرویس مناسب‌تر خواهد بود.
- سقف مشبک ۶۰×۶۰: تقریباً در تمام سطح، دسترسی سریع ایجاد می‌کند و برای شبکه‌های پرتراکم یا نیازمند بازدید دوره‌ای مزیت دارد.
- باکس حاشیه‌ای: دسترسی فقط در نقاط پیش‌بینی‌شده ممکن است، اما ارتفاع بخش اصلی فضا را بهتر حفظ می‌کند.
زیبایی و نورپردازی
- سقف یکپارچه: سطحی یکدست دارد و برای نورپردازی خطی، توکار و مخفی انعطاف زیادی فراهم می‌کند.
- سقف مشبک: بیشتر دارای ظاهر اداری یا فنی است و معمولاً با چراغ‌های مدولار هماهنگ می‌شود.
- باکس دکوراتیو: می‌تواند مسیر تأسیسات را به یک خط معماری یا محل نور مخفی تبدیل کند.
افت ارتفاع
- سقف یکپارچه و مشبک: در صورت اجرای سراسری، افت ارتفاع در کل سطح اتاق اعمال می‌شود.
- باکس موضعی: افت ارتفاع را به مسیر تأسیسات محدود می‌کند و برای واحدهای مسکونی کم‌ارتفاع گزینه قابل بررسی است.
اصول طلایی پیش از بستن سقف کاذب روی تأسیسات
تست فشار، نشتی و عملکرد
پیش از نصب پانل‌ها، لوله‌های آب باید مطابق مشخصات فنی پروژه تست فشار شوند. مسیرهای فاضلاب و درین نیز باید از نظر آب‌بندی، شیب، تخلیه صحیح و نشتی اتصالات بررسی شوند. آزمایش شبکه گاز باید صرفاً طبق مقررات و توسط فرد دارای صلاحیت انجام شود.
روشن کردن تجهیزات تهویه، بررسی تخلیه آب تقطیر، کنترل لرزش کانال‌ها و آزمایش مدارهای برق پیش از بسته شدن سقف، احتمال دوباره‌کاری را کاهش می‌دهد. نتیجه تست‌ها بهتر است در صورت‌جلسه ثبت و در پروژه‌های حساس با عکس مستند شود.
عایق‌کاری حرارتی و کنترل میعان
لوله‌های آب سرد و کانال‌های هوای سرد ممکن است در شرایط نامناسب دچار تعریق شوند. قطرات میعان می‌توانند باعث لکه، افت کیفیت رنگ، خوردگی اجزای فلزی یا آسیب به پانل شوند. عایق الاستومری باید با ضخامت متناسب با شرایط طراحی اجرا شود و درزها، زانوها و محل بست‌ها نیز پیوستگی عایق را حفظ کنند.
پانل مقاوم در برابر رطوبت جایگزین عایق‌کاری لوله نیست. حتی پانل MR نیز برای تماس مداوم با آب یا نشتی ممتد طراحی نشده است.
کاهش صدای لوله‌های فاضلاب
کناف به‌تنهایی صدای جریان آب در لوله‌های فاضلاب را صفر نمی‌کند. برای کنترل مؤثرتر صدا، باید خود لوله با محصول مناسب عایق شود، بست‌ها انتقال ارتعاش را محدود کنند و در صورت نیاز داخل فضای سقف از پشم سنگ با دانسیته و ضخامت متناسب استفاده شود.
پشم سنگ نباید به شکلی نصب شود که روی چراغ‌ها، تجهیزات داغ یا قطعات نیازمند تهویه قرار گیرد. جزئیات آکوستیکی باید هم‌زمان با الزامات حریق و دسترسی تعمیراتی بررسی شوند.
شاسی‌کشی مستقل از تأسیسات
اتصال آویز سقف کاذب به لوله آب، فاضلاب، کانال هوا، سینی کابل یا ساپورت تأسیسات مجاز نیست. آویزها باید از عضو سازه‌ای مناسب سقف اصلی گرفته شوند و نوع مهار بر اساس جنس بستر، بار طراحی و دستورالعمل سیستم انتخاب شود.
در سقف‌های تیرچه‌بلوک، عرشه فولادی یا دال‌های خاص نباید بدون شناسایی محل اجزای سازه‌ای حفاری کرد. اتصال به بلوک پرکننده، برخورد با کابل‌های پیش‌تنیدگی یا سوراخ‌کاری نامناسب می‌تواند خطرآفرین باشد. محل آویزها باید توسط مجری واجد صلاحیت و در صورت لزوم با نظر مهندس سازه تعیین شود.
جلوگیری از آسیب به لوله‌ها هنگام پیچ‌کاری
مسیر تمام لوله‌ها و کابل‌های نزدیک پانل باید پیش از بسته شدن سقف علامت‌گذاری شود. استفاده از نقشه چون‌ساخت، ثبت عکس با ابعاد مرجع، رعایت فاصله ایمن و نصب محافظ فلزی در نقاط عبور نزدیک سازه، احتمال برخورد پیچ با تأسیسات را کم می‌کند.
طول پیچ باید متناسب با تعداد لایه‌های پانل و سازه انتخاب شود. استفاده از پیچ بلندتر از نیاز، به‌خصوص در باکس‌های کم‌عمق، ریسک سوراخ شدن لوله یا کابل را افزایش می‌دهد.
ترتیب صحیح اجرای تأسیسات و سقف کاذب
هماهنگی پیمانکار تأسیسات و اکیپ درایوال یکی از عوامل اصلی جلوگیری از دوباره‌کاری است. تقدم و تأخر پیشنهادی در اغلب پروژه‌ها به شرح زیر است، هرچند ممکن است براساس شرایط کارگاه تغییر کند:
- تهیه نقشه هماهنگ سقف شامل مسیر کانال‌ها، لوله‌ها، چراغ‌ها، دریچه‌های هوا، تجهیزات حریق و دریچه‌های بازدید.
- اجرای ساپورت مستقل و نصب تأسیسات اصلی.
- تست فشار، آب‌بندی، تخلیه، برق و عملکرد تجهیزات.
- اجرای عایق حرارتی، صوتی و کنترل میعان.
- پیاده‌سازی تراز و اجرای آویزها و زیرسازی مستقل سقف کاذب.
- بازبینی عدم برخورد سازه سقف با لوله‌ها، کانال‌ها و محل تجهیزات.
- تقویت قاب اطراف دریچه‌های بازدید، چراغ‌های سنگین و بازشوها براساس دیتیل سیستم.
- ثبت تصاویر و ابعاد مسیر تأسیسات پیش از نصب پانل.
- نصب پانل یا تایل و سپس اجرای درزگیری، پرداخت و رنگ.
- تنظیم نهایی دریچه‌های هوا، چراغ‌ها و تجهیزات و انجام بازدید تحویل.
در پروژه‌های پیچیده، اجرای نمونه محدود از یک باکس یا تقاطع پرتراکم می‌تواند ایرادهای نقشه و ارتفاع را پیش از اجرای گسترده آشکار کند.
چگونه افت ارتفاع سقف را کاهش دهیم؟
حداقل ارتفاع مورد نیاز
عدد ثابتی برای همه پروژه‌ها وجود ندارد. پایین‌ترین تراز سقف کاذب براساس ضخیم‌ترین تأسیسات، عایق، شیب لوله فاضلاب، ارتفاع زیرسازی، تلرانس اجرا و فضای لازم برای نگهداری مشخص می‌شود.
برای بعضی مسیرهای لوله فاضلاب، حدود ۱۰ تا ۱۵ سانتی‌متر افت در نقطه عبور قابل تصور است؛ اما قطر لوله، سوکت‌ها، شیب و نحوه اتصال سقف ممکن است ارتفاع بیشتری طلب کند. کانال داکت اسپلیت نیز در بسیاری از پروژه‌های مسکونی حدود ۳۰ تا ۳۵ سانتی‌متر یا بیشتر فضا نیاز دارد. این اعداد تقریبی هستند و نباید جایگزین اندازه‌برداری و نقشه اجرایی شوند.
باکس‌سازی به جای پایین آوردن کل سقف
اگر مسیر کانال یا لوله محدود است، اجرای باکس در حاشیه، راهرو یا بالای کمد می‌تواند افت ارتفاع را از مرکز فضای نشیمن دور کند. گاهی تغییر منطقی مسیر کانال پیش از اجرا نیز چند سانتی‌متر صرفه‌جویی ایجاد می‌کند، مشروط بر اینکه عملکرد تهویه، افت فشار و دسترسی سرویس مختل نشود.
استفاده از سازه‌های استاندارد با ضخامت کنترل‌شده
کاهش ارتفاع نباید با حذف آویز، کم کردن غیراصولی عمق سازه یا افزایش خودسرانه فاصله پروفیل‌ها انجام شود. سیستم مناسب باید از میان دیتیل‌های معتبر کی‌پلاس یا سایر تولیدکنندگان انتخاب شود و ظرفیت باربری، دهانه، تعداد لایه‌ها و الزامات حریق آن با پروژه تطابق داشته باشد.
اهمیت دریچه بازدید در سقف تأسیساتی
هر تجهیزی که نیازمند تنظیم، نظافت، تعویض یا احتمال تعمیر است باید مسیر دسترسی مناسب داشته باشد. ابعاد دریچه فقط براساس اندازه ظاهری تجهیز تعیین نمی‌شود؛ تکنسین باید بتواند دست، ابزار و قطعه قابل تعویض را از بازشو عبور دهد.
محل‌های ضروری نصب دریچه بازدید
- شیرهای قطع و وصل و کلکتورها
- اتصالات حساس یا نقاط تخلیه و پاک‌سازی فاضلاب
- موتور، فیلتر، سینی درین و پمپ تخلیه داکت اسپلیت
- دمپرهای تنظیم و تجهیزات کنترلی کانال
- جعبه‌های تقسیم و تجهیزات برقی نیازمند بازدید
- شیرها و تجهیزات سامانه اطفای حریق، طبق نقشه و ضوابط مربوط
دریچه بازدید مخفی کناف
دریچه مخفی دارای قاب پیرامونی و لنگه‌ای با روکش گچی است که پس از بتونه و رنگ، هماهنگی بیشتری با سقف یکپارچه ایجاد می‌کند. برای نتیجه تمیز، قاب باید هم‌تراز با پانل نصب شود، اطراف بازشو زیرسازی و تقویت کافی داشته باشد و فاصله درز پیرامونی یکنواخت باقی بماند.
جهت باز شدن دریچه نباید با دیوار، چراغ یا کانال تداخل داشته باشد. در ابعاد بزرگ یا محل‌های پرتردد، وزن لنگه، قفل ایمن و تمهیدات جلوگیری از سقوط اهمیت بیشتری پیدا می‌کند. دریچه کاملاً نامرئی نیست، اما با جانمایی در امتداد خطوط معماری و رنگ یکسان می‌توان اثر بصری آن را محدود کرد.
انتخاب پانل مناسب براساس شرایط فضا
پانل گچی معمولی RG
پانل معمولی برای فضاهای داخلی خشک و دارای رطوبت متعارف مناسب است. وجود لوله در بالای سقف به‌تنهایی الزام استفاده از MR ایجاد نمی‌کند، به شرط آنکه لوله‌ها سالم، تست‌شده و در برابر تعریق عایق باشند.
پانل مقاوم در برابر رطوبت MR
پانل مقاوم در برابر رطوبت برای سقف کاذب سرویس بهداشتی و حمام، فضاهای دارای رطوبت نسبی بیشتر و اطراف بعضی تجهیزات سرمایشی قابل بررسی است. این پانل جذب رطوبت کمتری نسبت به پانل معمولی دارد، اما ضدآب یا مقاوم در برابر غرقاب نیست. نشتی مستمر می‌تواند به پانل، رنگ، عایق و زیرسازی آسیب بزند.
در فضای دوش مستقیم، محیط دائماً خیس یا محل شست‌وشوی سنگین، ممکن است به صفحات سیمانی یا سیستم‌های مخصوص محیط مرطوب نیاز باشد. انتخاب نهایی باید با دستورالعمل تولیدکننده و نوع پوشش نهایی هماهنگ شود.
پانل مقاوم در برابر حریق FR یا FM
در مسیرهای فرار، فضاهای حساس یا سقف‌هایی که مقاومت حریق مشخصی برای آن‌ها تعریف شده است، صرفاً استفاده از یک پانل با عنوان مقاوم در برابر حریق کافی نیست. کل مجموعه شامل نوع و تعداد لایه‌ها، سازه‌ها، فاصله اتصالات، درزها، عایق و جزئیات نفوذ تأسیسات باید یک سیستم آزموده‌شده و منطبق با الزامات پروژه باشد.
مقایسه RG و MR در مجاورت تأسیسات
- RG: اقتصادی‌تر و مناسب فضای خشک با تأسیسات سالم و عایق‌شده است.
- MR: در برابر رطوبت نسبی و مواجهه محدود عملکرد مناسب‌تری دارد، اما جایگزین رفع نشتی و عایق میعان نیست.
- انتخاب درست: باید براساس رطوبت محیط، احتمال تعریق، تهویه و دستورالعمل سیستم انجام شود؛ نه صرفاً وجود لوله در فضای سقف.
نکات ویژه پوشاندن تأسیسات مختلف
سقف کاذب برای لوله‌های فاضلاب
شیب لوله، دسترسی به دریچه‌های بازدید، کیفیت بست‌ها و کنترل صدا چهار عامل اصلی هستند. باکس نباید وزن لوله را تحمل کند و ساپورت فاضلاب نیز نباید برای نگهداری سقف استفاده شود. در مجتمع‌های مسکونی، عایق صوتی دور لوله و جلوگیری از تماس سخت لوله با سازه باکس می‌تواند انتقال صدا را کاهش دهد.
کناف دور داکت اسپلیت
باکس داکت اسپلیت باید فضای کافی برای کانال عایق‌شده، لوله مسی، کابل، درین و سرویس یونیت داخلی داشته باشد. دریچه بازدید کوچک که فقط بخشی از دستگاه را نشان می‌دهد، ممکن است برای خارج کردن فیلتر، تعمیر پمپ یا باز کردن سینی درین کافی نباشد.
سقف کاذب سرویس بهداشتی و حمام
تهویه مناسب، انتخاب پانل متناسب با رطوبت، رنگ یا پوشش نهایی مناسب و عایق‌کاری لوله‌های سرد اهمیت دارد. در محل رایزرها و شیرهای توکار باید دریچه بازدید پیش‌بینی شود. بستن کامل اتصالات مستعد تعمیر، هزینه نگهداری آینده را افزایش می‌دهد.
فضاهای اداری و موتورخانه‌ای
در فضاهای اداری پرتأسیسات، سقف مشبک معمولاً دسترسی بهتری فراهم می‌کند. در موتورخانه یا فضاهای فنی باید رطوبت، دما، احتمال خوردگی، قابلیت شست‌وشو و الزامات حریق بررسی شوند؛ بنابراین هر نوع تایل گچی برای هر موتورخانه‌ای مناسب نیست.
عوامل مؤثر بر قیمت سقف کاذب برای پوشاندن لوله‌ها
اعلام قیمت متری ثابت بدون بازدید یا نقشه می‌تواند گمراه‌کننده باشد، زیرا هزینه سقف تأسیساتی فقط تابع مساحت نیست. عوامل زیر بر برآورد نهایی اثر دارند:
- مساحت سقف و طول باکس‌های موضعی
- تعداد شکست‌ها، گوشه‌ها، قوس‌ها و اختلاف ترازها
- ارتفاع کار و وضعیت دسترسی کارگاه
- نوع سقف اصلی و روش مجاز مهار آویزها
- نوع پانل RG، MR یا سیستم مقاوم حریق
- تک‌لایه یا چندلایه بودن پوشش
- نوع و مقدار پروفیل، اتصال و عایق مصرفی
- تعداد، ابعاد و نوع دریچه‌های بازدید
- تراکم چراغ‌ها، دریچه‌های هوا و تجهیزات حریق
- نیاز به اصلاح یا جابه‌جایی تأسیسات پیش از سقف‌سازی
- کیفیت پرداخت، درزگیری و رنگ نهایی
برای مقایسه پیشنهادها، بهتر است ریز اقلام، برند و ضخامت مصالح، فاصله سازه‌ها، تعداد لایه‌ها، نوع دریچه و محدوده خدمات هر پیشنهاد مشخص باشد. مقایسه صرف قیمت هر مترمربع ممکن است تفاوت‌های مهم فنی را پنهان کند.
نقش انتخاب مصالح و مجری متخصص
مصالح اصل و سازگار باید به‌صورت یک سیستم انتخاب شوند؛ پانل، پروفیل، پیچ، نوار درزگیر، بتونه و اتصالات نامتناسب می‌توانند کیفیت نهایی را کاهش دهند. هنگام خرید ملزومات سقف کاذب کی‌پلاس یا برندهای دیگر، مشخصات فنی، اصالت کالا، شرایط نگهداری و تطابق اجزا با دیتیل اجرایی اهمیت دارد.
در رویکرد اجرایی آرشافرانگار، بررسی مسیر تأسیسات، ارتفاع‌برداری، تعیین نقاط دسترسی و هماهنگی نقشه سقف پیش از متره مصالح اهمیت ویژه‌ای دارد. این بررسی باعث می‌شود انتخاب سیستم بر مبنای شرایط واقعی پروژه انجام شود، نه صرفاً ظاهر مورد انتظار.
مجری باید توانایی خواندن نقشه‌های تأسیسات، هماهنگی با اکیپ برق و مکانیک، اجرای زیرسازی مستقل و ثبت نقاط پنهان را داشته باشد. کیفیت سقف فقط از روی سطح رنگ‌شده قابل ارزیابی نیست؛ بخش مهم عملکرد آن به اتصالات و جزئیاتی مربوط است که پس از پایان کار دیده نمی‌شوند.
چک‌لیست تحویل سقف کاذب تأسیساتی
- تست فشار، نشتی، تخلیه و عملکرد تأسیسات انجام و ثبت شده است.
- لوله‌ها و کانال‌های سرد در برابر میعان به‌صورت پیوسته عایق شده‌اند.
- برای کنترل صدای فاضلاب، عایق و بست مناسب اجرا شده است.
- هیچ آویز یا سازه سقف به لوله، کانال یا سینی کابل متصل نیست.
- مهارها به بستر سازه‌ای مناسب و مطابق دیتیل سیستم متصل شده‌اند.
- مسیرهای پنهان با عکس و اندازه مرجع مستند شده‌اند.
- دریچه‌های بازدید در محل تجهیزات نیازمند سرویس قرار دارند و ابعاد آن‌ها کافی است.
- باز و بسته شدن دریچه‌ها بدون برخورد با چراغ، دیوار یا کانال انجام می‌شود.
- پانل با شرایط رطوبتی و الزامات حریق فضا تناسب دارد.
- اطراف بازشوها، چراغ‌ها و دریچه‌ها زیرسازی و تقویت مناسب دارد.
- سطح نهایی موج، ترک، پیچ نمایان یا درز نامنظم ندارد.
- چراغ‌ها و تجهیزات سنگین، در صورت الزام فنی، ساپورت مستقل دارند.
- تجهیزات اعلام و اطفای حریق مطابق نقشه و ضوابط مربوط نصب شده‌اند.
یک سقف تأسیساتی موفق باید هم‌زمان سه هدف را تأمین کند: پوشش منظم مسیرها، حفظ بیشترین ارتفاع مفید ممکن و دسترسی ایمن برای نگهداری. انتخاب میان سقف یکپارچه، تایل ۶۰×۶۰ و باکس موضعی باید پس از اندازه‌برداری، هماهنگی نقشه‌ها و ارزیابی دوره‌های سرویس تجهیزات انجام شود.
سؤالات متداول
برای پوشاندن لوله‌ها چقدر از ارتفاع سقف کم می‌شود؟
میزان افت به قطر لوله یا کانال، ضخامت عایق، شیب فاضلاب و نوع زیرسازی بستگی دارد. برای بعضی لوله‌های فاضلاب حدود ۱۰ تا ۱۵ سانتی‌متر و برای کانال داکت اسپلیت معمولاً حدود ۳۰ تا ۳۵ سانتی‌متر یا بیشتر فضا لازم است. مقدار دقیق باید در محل اندازه‌گیری شود.
اگر لوله آب زیر سقف کاذب نشتی کند، کناف خراب می‌شود؟
نشتی شدید یا مداوم می‌تواند باعث لکه، تغییر شکل و آسیب به پانل شود؛ حتی اگر از پانل MR استفاده شده باشد. مزیت سقف درایوال این است که معمولاً می‌توان بخش آسیب‌دیده را پس از تعمیر لوله به‌صورت موضعی تعویض و رنگ‌آمیزی کرد.
برای تأسیسات، سقف یکپارچه بهتر است یا مشبک ۶۰×۶۰؟
سقف یکپارچه ظاهر یکدست‌تر و امکان نورپردازی متنوع‌تری دارد، اما دسترسی آن محدود به دریچه‌های بازدید است. سقف مشبک برای فضاهای اداری و فنی که تأسیسات به بازدید مکرر نیاز دارند، دسترسی آسان‌تری فراهم می‌کند.
آیا می‌توان تأسیسات را بدون دریچه بازدید کاملاً بست؟
بخش‌های بدون تجهیز قابل سرویس را می‌توان پوشاند، اما شیرها، فیلتر داکت اسپلیت، پمپ درین، جعبه تقسیم و اتصالات نیازمند تعمیر باید دریچه بازدید متناسب داشته باشند. حذف دریچه می‌تواند تعمیرات آینده را به تخریب سقف وابسته کند.
آیا سقف کاذب صدای جریان آب فاضلاب را از بین می‌برد؟
خیر. سقف کاذب ممکن است انتقال صدا را کاهش دهد، اما کنترل مؤثرتر به عایق‌کاری خود لوله، بست مناسب و در صورت نیاز استفاده از پشم سنگ در فضای سقف وابسته است.
هزینه اجرای سقف کاذب تأسیساتی چگونه محاسبه می‌شود؟
متراژ، تعداد شکست‌ها، ارتفاع اجرا، نوع پانل و زیرسازی، مقدار عایق، تعداد دریچه‌های بازدید و تراکم تأسیسات بر هزینه اثر دارند. به همین دلیل، برآورد دقیق معمولاً پس از بازدید یا بررسی نقشه اجرایی امکان‌پذیر است.
